装饰模式与外观模式

一、装饰模式

1.1 概念

装饰模式是一种用于替代继承的技术，它通过无须定义子类的方式来给对象动态的增加职责，使用对象之间的关联关系取代类之间的继承关系。装饰模式降低了系统的耦合度，可以动态增加或删除对象的职责。

定义：动态地给一个对象增加一些额外的职责，就扩展功能而言，装饰模式提供了一种比使用子类更加灵活的替代方案。

1.2 模式结构

  1. Component(抽象组件)：具体组件和抽象装饰类的共同父类，声明了在具体构件中实现的业务方法，定义了可以动态增加任务对象的接口。

  2. ConcreteComponent(具体组件)：抽象组件的子类，用于定义具体组件对象，实现了抽象组件中声明的方法，装饰类可以给他增加额外的职责。

  3. Decorator(抽象装饰类)：也是抽象组件的子类，用于给具体组件增加职责，但是具体职责在其子类中实现。它维护一个只想抽象组件对象的引用，通过该引用可以调用装饰之前组件对象的方法，并通过其子类扩展该方法，达到装饰的目的。

  4. ConcreteDecorator(具体装饰类)：它是抽象装饰类的子类，负责向组件添加新的职责。每个具体装饰类都定义了一些新的行为，可以调用在抽象装饰类中定义的方法，并可以增加新的方法用于扩充对象的行为。

    image-20240701225111942

  • 核心代码:

    public abstract class Component
{
  public abstract void operation();
}

public class ConcreteComponent : Component
{
  public override void operation()
  {
      // 基本功能实现
      Console.WriteLine("基本功能实现");
  }
}

public class Decorator : Component
{
  private Component component;

  public Decorator(Component component)
  {
      this.component = component;
  }

  public override void operation()
  {
      component.operation();
  }
}

public class ConcreteDecorator : Decorator
{
  public ConcreteDecorator(Component component) : base(component)
  {
  }
  public override void operation()
  {
      base.operation();
      addBehavior();
  }

  public void addBehavior()
  {
      Console.WriteLine("进行扩展");
  }
}
public class Client
{
  public void Main()
  {
      Component simple = new ConcreteComponent();
      ConcreteDecorator decorator = new ConcreteDecorator(simple);
      decorator.operation();
  }

  /*
   * 基本功能实现
   * 进行扩展
   */
}

1.3 应用实例

为了让系统具有更好的灵活性和可扩展性，克服继承复用所带来的问题，公司使用装饰模式来重构图形界面构件库的设计。

  • Component类：抽象组件

      public abstract class Component
  {
      public abstract void display();
  }

  • ConcreteComponent类：具体实现组件

    public class Window : Component
{
  public override void display()
  {
      Console.WriteLine("显示窗体");
  }
}

public class TextBox : Component
{

  public override void display()
  {
      Console.WriteLine("显示文本框");
  }
}

public class ListBox : Component
{
  public override void display()
  {
      Console.WriteLine("显示列表框");
  }
}

  • ComponentDecorator类:抽象装饰类

    public class ComponentDecorator : Component
{
  private Component component;
  public ComponentDecorator(Component component)
  {
      this.component = component;
  }

  public override void display()
  {
      component.display();
  }
}

  • ConcreteDecorator类:具体装饰类

    public class ScrollBarDecorator : ComponentDecorator
{
  public ScrollBarDecorator(Component component) : base(component)
  {
  }

  public override void display()
  {
      AddScrollBar();
      base.display();
  }

  public void AddScrollBar()
  {
      Console.WriteLine("为组件增加滚动条");
  }
}

public class BlackBorderDecorator : ComponentDecorator
{
  public BlackBorderDecorator(Component component) : base(component)
  {
  }
  public override void display()
  {
      AddBlackBorder();
      base.display();
  }

  public void AddBlackBorder()
  {
      Console.WriteLine("为组件增加黑色边框");
  }
}

  • Client类:

    Component window = new Window();
Component blackWindow = new BlackBorderDecorator(window);
blackWindow.display();
Component blackScrollWindow = new ScrollBarDecorator(blackWindow);
blackScrollWindow.display();
/*
* 为组件增加黑色边框
* 显示窗体
* 为组件增加滚动条
* 为组件增加黑色边框
* 显示窗体
*/

1.4 优缺点

  • 优点：
    1. 灵活性和扩展性:装饰模式可以在运行时动态地添加或者移除对象的职责，而无须修改原始类，使系统更加灵活且易于扩展。
    2. 避免类爆炸:适用继承来添加新功能会导致类的数量迅速增加，形成类爆炸，装饰模式通过组合而不是继承，会避免类爆炸。
    3. 单一职责和开闭原则：符合单一职责和开闭原则
  • 缺点:
    1. 复杂性:引入很多小的装饰类，可能会增加代码复杂性。
    2. 运行时开销：每次装饰都需要创建一个新的装饰对象。

1.5 适用场景

  1. 功能扩展:当需要在不修改现有的对象，动态地添加功能时，可以适用装饰模式，利用组合的方式去增加功能。
  2. 避免类爆炸： 当需要为多个独立的对象添加相同或类似的功能时，装饰模式可以避免创建大量的子类来实现不同组合的功能。它允许你按需组合功能，而不是静态地继承。

二、外观模式

2.1 概念

外观模式(又称门面模式)是一种使用频率很高的设计模式，它通过引入一个外观角色来简化客户端与子系统之间的交互。为复杂的子系统调用提供了一个统一的入口，使子系统与客户端的耦合度降低。外观类将客户类与子系统的内部复杂性分隔开来，客户类只需要跟外观角色打交道，不需要与子系统内部的很多对象打交道。

定义：外观模式是一种为多个复杂的子系统提供一致的接口，而使这些子系统更容易被访问的模式，该模式对外有一个统一接口，外观角色不用关心内部子系统的具体细节。

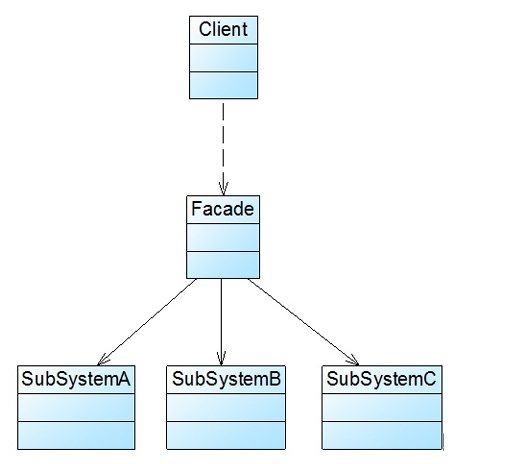

2.2 模式结构

  • Facade(外观角色)：它是客户端和子系统的中介，封装了子系统的复杂性，并提供了一个接口给客户端使用。

  • SubSystem(子系统角色)：实现了子系统的功能，由多个模块组成，可以是一个类或者多个类。外观角色也是子系统角色的客户端类。

    image-20240702223933612

2.3 应用实例

设计一个DVD播放器系统，它由多个子系统组成，如音频、视频、界面等

  • SubSystem：子系统

    public class Audio
{
  public void On() { Console.WriteLine("Audio On"); }
  public void Off() { Console.WriteLine("Audio Off"); }
}

public class Video
{
  public void On() { Console.WriteLine("Video On"); }
  public void Off() { Console.WriteLine("Viedo Off"); }
}

public class UIPanel
{
  public void On() { Console.WriteLine("UIPanel On"); }
  public void Off() { Console.WriteLine("UIPanel Off"); }
}

  • Facade：外观角色

    public class MediaPlayerFacade
{
  private Audio _audio;
  private Video _video;
  private UIPanel _panel;

  public MediaPlayerFacade()
  {
      _audio = new Audio();
      _video = new Video();
      _panel = new UIPanel();
  }

  public void Play()
  {
      _audio.On();
      _video.On();
      _panel.On();
  }

  public void Stop()
  {
      _audio.Off();
      _video.Off();
      _panel.Off();
  }
}

  • Client类:

    public class Client
{
  public void Main(string[] args)
  {
      MediaPlayerFacade mediaPlayerFacade = new MediaPlayerFacade();
      mediaPlayerFacade.Play();

      mediaPlayerFacade.Stop();

      /*
       * Audio On
       * Video On
       * UIPanel On
       * Audio Off
       * Viedo Off
       * UIPanel Off
       */
  }
}

2.4 优缺点

  • 优点:
    1. 符合迪米特法则:外观模式使用户不需要了解子系统内部情况，只与外观模式交互，降低了应用层与子系统之间的耦合度。
    2. 简化调用、层次控制：简化了复杂系统的调用过程，只需要与外观类交互即可,将客户端与子系统分层。
  • 缺点:
    1. 不符合开闭原则:当需要增加新的子系统或移除现有系统时，可能需要修改外观类或者客户端代码，不够灵活。
    2. 可能导致系统过于复杂：过度使用外观模式可能增加系统中类的数量。

2.5 适用场景

  1. 对外提供简化接口:当需要向外部提供一个简化接口并隐藏内部复杂性时，如SDK、API、库等可以使用外观模式。
  2. 层次结构系统:在层次结构复杂的系统中，可以使用外观模式对客户端和子系统进行解耦分层。
